1993年，Fischer和Pschunder发此刻掺硼P型CZ－Si的电池在光照前提下，会产生效能衰退，其衰减为总效能的2-3%左右，并将界说为光致衰减景象（LID） 。LID衰减速度很快，在几天内就能够达到鼓和，其产朝气造重要是硅资料内的硼氧(B-O)缺点对 。
2012 年，有国表钻研发现，PERC多晶硅太阳电池中除存在光致衰减(LID) 之表，还存在“热辅助光诱导衰减”（Light elevatedTemperature Induce Degradation，LeTID）， LeTID 景象会随着环境温度的升高而加强，与传统LID 景象的个性有所分歧 。
2017年，国际上一些钻研单元发展了进一步的钻研，一个比力沉要的发现是PERC 单晶硅太阳电池同样也存在 LeTID 景象 。Q-Cell 公司在2017 年报路了其 PERC 单晶硅太阳电池的LeTID 了局，固然该电池使用通例的 B-O 对不变工艺可在 25 ℃时使电池的衰减趋于不变，但是在 75 ℃时其光致衰减仍会显著增长 。
LID与LeTID两者区别：

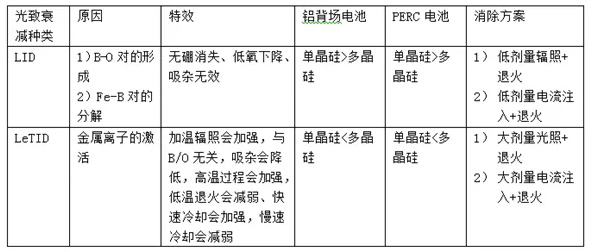

中国可再生能源学会光伏专业委员会在《2018 年中国光伏技术发展汇报》（5）对LID和LeTID的区别进行了总结 。具体如下：
LeTID功率衰减：

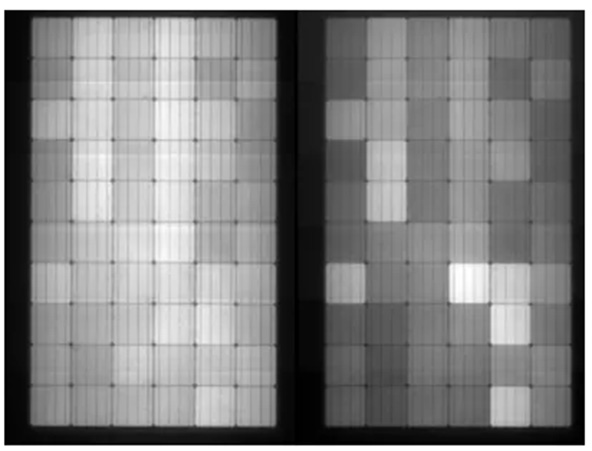

2019年9月，Fraunhofer 尝试室MatthiasPander团队公开颁发了《Prediction of potential power/field lossfrom LeTID susceptible modules》，论文对LeTID组件的功率衰减进行了具体的钻研，如下图为经过690h测试后的单晶PERC组件EL照片，组件内部的电池亮度均匀性变差，部门电池已经出现机能衰减 。
在尝试室环境下，高温度和强辐射会大大加快功率衰减，因而衰减速杜纂地理地位亲昵有关 。高温通常界说在50℃以上，文中对LeTID敏感组件的测试地理环境分成3等级，中性moderate (一年环境温度约1 % 的时段在 50 °C以上)、温暖warm (一年环境温度约5% 的时段在50 °C以上)和火热 hot (一年环境温度约15% 的时段在 50 °C以上) 。

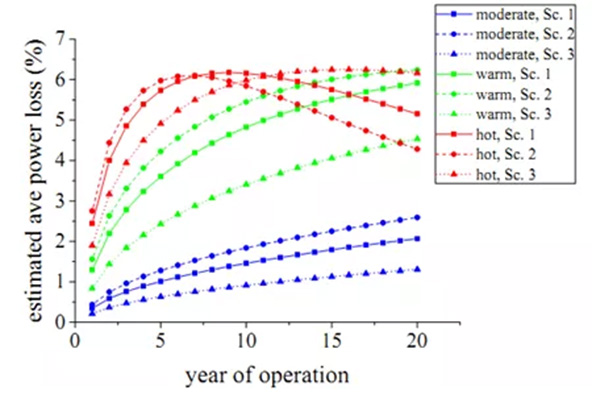

了局如图所示，在火热地带，年发电损失约达到5%，当达到最大衰减以来，第7年以来组件在热辅助的作用下起头功率复原，但是复原的程杜仔限，必要破费的功夫也很长，如图则必要10年以上 。在温暖地域，第5年功率衰减达到4%左右 。在中性气象地域，影响较幼 。

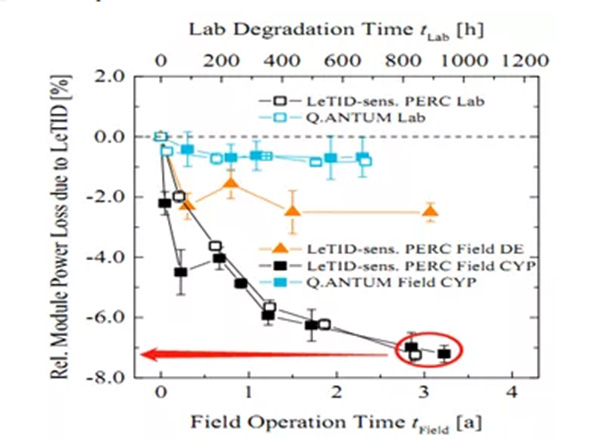

另表Friederike Kersten在论文《System performance loss due to LeTID》公开报路户表测试了局，装置场职位于赛普洛斯，气象较为温暖，使用多晶PERC电池组件，运行三年以来的最大衰减为7%左右 。
由于LeTID组件容易受环境温杜装响，因而对于光伏电站建设，必要凭据本地的气象环境进行选型，对于火热地域，最好使器拥有第三方认证的抗LeTID组件 。
http://guangfu.bjx.com.cn/news/20191113/1020672.shtml 起源:坎德拉学院
